ما هو سلك تصحيح الألياف

مرحباً بالجميع، أنا ويندي.اليوم سأقدم لكم كابلات الألياف الضوئية.أصبحت اتصالات الألياف الضوئية، باعتبارها تقنية ناشئة، إحدى الركائز الأساسية للاتصالات الحديثة وتلعب دورًا حاسمًا في شبكات الاتصالات الحديثة، وذلك بفضل النمو السريع لبيانات حركة المرور.

كابلات تصحيح الألياف الضوئية

Ⅰ.ما هي كابلات تصحيح الألياف الضوئية؟

يتم تعريف كابلات تصحيح الألياف الضوئية على أنها كابلات ألياف ضوئية تحتوي على مقابس موصل على كلا الطرفين وطلاء واقي أكثر سمكًا.يتم استخدامه بشكل أساسي في أنظمة اتصالات الألياف الضوئية، وشبكات الوصول إلى الألياف الضوئية، وشبكات نقل بيانات الألياف الضوئية، وشبكات المناطق المحلية، من بين تطبيقات أخرى.يمكن استخدامه في شبكات تلفزيون الكابل وشبكات الاتصالات وشبكات الألياف الضوئية للكمبيوتر ومعدات الاختبار البصري.

Ⅱ.هيكل كابلات تصحيح الألياف الضوئية

تتطابق كابلات تصحيح الألياف الضوئية مع الكابلات المحورية من حيث البنية، باستثناء أن وصلات الألياف الضوئية لا تحتوي على طبقة حماية شبكية والمركز عبارة عن قلب زجاجي لانتشار الضوء.يحيط بالقلب غلاف زجاجي، يتبعه غلاف بلاستيكي رقيق (PVC أو تفلون) من الخارج.

من المهم أن نفهم الفرق بين أسلاك تصحيح الألياف وأسلاك التوصيل المصنوعة.يحتوي الضفيرة على طرف واحد فقط مزود بقابس موصل، في حين أن الطرف الآخر عبارة عن طرف مكسور من قلب كابل الألياف الضوئية الذي تم دمجه مع قلوب كابلات الألياف الضوئية الأخرى.يتم أيضًا استخدام أدوات التوصيل والوصلات وغيرها من الأجهزة المماثلة).يحتوي العبور على موصلات متحركة على كلا الجانبين.واجهات تأتي في مجموعة متنوعة من الأشكال والأحجام.مطلوب قارنات مختلفة لواجهات مختلفة.تتكون السترة من قسمين ويمكن ارتداؤها كضفيرة.

Ⅲ.أنواع كابلات الألياف الضوئية

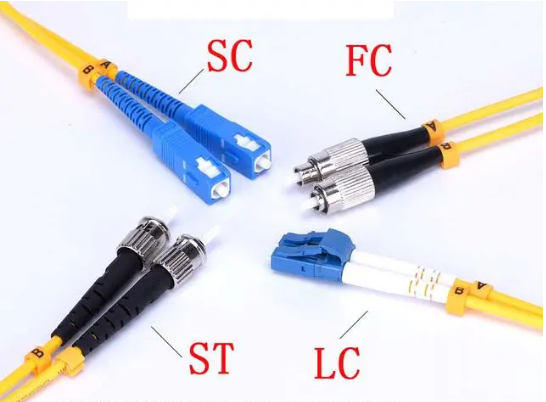

هناك العديد من الأنواع المختلفة من كابلات تصحيح الألياف الضوئية (المعروفة أيضًا باسم موصلات الألياف الضوئية)، وهي عبارة عن توصيلات ألياف ضوئية متصلة بالوحدات الضوئية.لا يمكن استخدامها معا.الإل سييتم استخدام موصل الألياف الضوئيةSFPالوحدة النمطية، بينماSCيتم استخدام موصل الألياف الضوئية لـGBIC.فيما يلي نظرة عامة كاملة على بعض موصلات الألياف الضوئية شائعة الاستخدام في هندسة الشبكات:

①كابلات توصيل الألياف الضوئية من النوع FC: يتم استخدام غلاف معدني للتقوية الخارجية، ويتم استخدام وصلة ربط المقطورة للتثبيت.على الODFالجانب، وهو شائع الاستخدام (الأكثر استخدامًا في لوحة التصحيح)

②كابلات تصحيح الألياف الضوئية من النوع SC: الموصل الذي يربطGBICتحتوي الوحدة الضوئية على غلاف مستطيل وتقنية تثبيت بالتوصيل والسحب لا تحتاج إلى التدوير.(الأكثر شيوعًا في مفاتيح جهاز التوجيه)

③كابلات توصيل الألياف الضوئية من النوع ST: الغلاف الخارجي دائري، وطريقة الربط هي وصلة ربط المقطورة، والتي غالبًا ما تستخدم في إطارات توزيع الألياف الضوئية.(يتم استخدام موصلات ST القياسية لـ10 قاعدة-Fالتوصيلات.) غالبًا ما تكون إطارات توزيع الألياف الضوئية مصنوعة من هذه المادة.)

④كابلات تصحيح الألياف الضوئية من النوع LC: إنها موصل للانضمامSFPالوحدات التي تستخدم آلية مزلاج مقبس معياري (RJ) سهلة الاستخدام.(هذا المصطلح يستخدم على نطاق واسع من قبل أجهزة التوجيه)

وفقا للموصل، يمكن تقسيمها إلى FC، ST،SC,إل سي، مو، MPO/MTP، E2000، MTRJ،سما، وما إلى ذلك. وتشمل طرق الاتصال بالوجه النهائيالكمبيوتر,UPC,ناقلة جنود مدرعة، والموصلات المستخدمة لتوصيل الوحدات الضوئية هي بشكل أساسيإل سي.SC.هذه الأنواع الثلاثة من MPO/MTP.تعد موصلات وصلات الألياف الضوئية مشكلة يجب على المستخدمين مراعاتها عند شراء وصلات توصيل الألياف الضوئية.

وفقًا للون الموصل، يمكن تقسيمه إلى: الأزرق (يشيع استخدامه للموصلات أحادية الوضع)، والبيج، والرمادي (يشيع استخدامه للموصلات متعددة الأوضاع).

حسب لون غطاء الذيل يمكن تقسيمه إلى: الرمادي، الأزرق، الأخضر، الأبيض، الأحمر، الأسود، الفيروزي.

وفقًا لعدد نوى الألياف، يمكن تقسيمها إلى نواة أحادية، ونواة مزدوجة، و4 نوى، و6 نوى، و8 نوى، و12 نواة، و24 نواة، و48 نواة، و72 نواة أو كما هو محدد من قبل العملاء.

وفقًا لقطر النواة، يمكن تقسيمها إلى ألياف متعددة الأوضاع وألياف أحادية الوضع.50μm-65μm عبارة عن ألياف متعددة الأوضاع، والتي تشير إلى ألياف تنقل أوضاعًا متعددة عند طول موجة تشغيل معين، مع فقدان تشتت كبير ومسافة إرسال قصيرة، وهي مناسبة لأنظمة اتصالات الألياف الضوئية لمسافات قصيرة.9μm عبارة عن ألياف أحادية الوضع يمكنها نقل الضوء من وضع واحد فقط، كما أن تشتتها متعدد الوسائط صغير جدًا، وهو مناسب للاتصالات لمسافات طويلة.

بحسب القطاع تقييس الاتصالاتتنقسم ألياف الاتصالات القياسية إلى سبع فئات:G.651، G.652، G.653، G.654،G.655، G.656، وG.657منهاG.651عبارة عن ألياف متعددة الأوضاع.G.651-G.657 عبارة عن ألياف أحادية الوضع.آيزو/إيكيقسم الألياف متعددة الأوضاع إلىOM1-OM5.تُستخدم هذه الأنواع الخمسة من الألياف متعددة الأوضاع بشكل أساسي في شبكات المنطقة المحلية (LANs) ومراكز البيانات (DCNs).وصلات وصل الألياف المذكورة أعلاه، ETU-LINK ) متوفرة.

يمكن تخصيص طول الألياف وفقًا لمتطلبات العملاء.

وفقًا لمواد الغلاف الخارجي للكابل، يمكن تقسيمه إلى النوع العادي، النوع العادي المقاوم للهب، النوع الخالي من الهالوجين منخفض الدخان (LZSH)، النوع الخالي من الهالوجين منخفض الدخان والنوع المصفح، إلخ. الطائر هو نوع جديد

من كابل تصحيح الألياف الضوئية الذي يمكن استخدامه في غرفة المعدات أو في المواقف الخطرة الأخرى.تعمل كابلات التصحيح المدرعة على تقوية حماية خراطيم الفولاذ المقاوم للصدأ وتتمتع بصفات ضغط وشد أقوى من أسلاك تصحيح الألياف الضوئية القياسية.

Ⅳ.كيفية اختيار كابلات تصحيح الألياف الضوئية؟

توجد الألياف الضوئية أحادية الوضع OM1 وOM2 وOM3 وOM4 وOS2 بشكل شائع في اتصالات تصحيح الألياف الضوئية.SC، ست، فك،إل سيوMTRJ وE2000 هي بعض أنواع موصلات توصيل الألياف الضوئية.من الناحية العملية، لا يوجد حل واحد يناسب الجميع، ويجب عليك الاختيار بناءً على احتياجاتك الخاصة.ما هي العوامل التي يجب مراعاتها عند اختيار وصلة المرور لشبكتك؟ما عليك سوى اتباع هذه التعليمات البسيطة.

1. أنواع موصلات الألياف الضوئية

يتم استخدام موصلات مختلفة لأجهزة مختلفة، بشكل أساسي MPO،SC.نادي كرة القدم,إل سي.وصلات وصلة ST:

(1) كابلات تصحيح الألياف الضوئية من نوع MPO: تستخدم لاتصال الوحدة الضوئية 40G و100G ومركز البيانات عالي الكثافة؛

(2) كابلات تصحيح الألياف الضوئية LC: تستخدم لتوصيل الوحدات الضوئية SFP، وتستخدم مقابس معيارية، ويستخدم هذا النوع من وصلات العبور بشكل عام على أجهزة التوجيه؛

(3) كابلات توصيل الألياف الضوئية من النوع SC: وهي متصلة بالوحدة الضوئية GBIC.غلافه مستطيل، وطريقة التثبيت عبارة عن نوع مزلاج إضافي، ولا يحتاج إلى التدوير.يتم استخدامه بشكل عام في أجهزة التوجيه والمحولات؛

(4) كابلات تصحيح الألياف الضوئية من النوع FC: تعتمد طريقة التقوية الخارجية الغلاف المعدني، وطريقة التثبيت هي وصلة المقطورة، والتي تستخدم بشكل عام في إطار التوزيع؛

كابلات تصحيح الألياف الضوئية من النوع ST: الغلاف مستدير، وطريقة التثبيت هي وصلة ربط المقطورة، والتي تستخدم بشكل عام في إطار التوزيع.

2. نوع الألياف

تستخدم كابلات تصحيح الألياف الضوئية متعددة الأوضاع أليافًا بحجم 50/125um أو 62.5/125um، بينما تستخدم كابلات تصحيح الألياف الضوئية أحادية الوضع أليافًا بحجم 9/125um.تتم معالجة نقل البيانات لمسافات طويلة بواسطة كابلات الألياف الضوئية أحادية الوضع، في حين تتم معالجة نقل البيانات لمسافات قصيرة بواسطة كابلات الألياف الضوئية متعددة الأوضاع.سترة كابلات تصحيح الألياف الضوئية أحادية الوضع باللون الأصفر، بينما يتم تصنيف كابلات تصحيح الألياف الضوئية متعددة الأوضاع على أنها OM2 (برتقالي)، OM3 (أزرق مائي)، OM4 (أرجواني)، و OM5 (برتقالي) (أخضر تفاحي).

3. طريقة طحن الموصل

يتم تحديد جودة نقل الألياف الضوئية من خلال إجراءات طحن مختلفة؛PC/UPC باللون الأزرق، بينماناقلة جنود مدرعةهو اخضر.

PC (الاتصال الجسدي) هو اختصار للاتصال الجسدي.يتم طحن سطح الحلقة إلى شكل كروي صغير، ويتم وضع قلب الألياف في أعلى نقطة من الانحناء، مما يقلل فجوة الهواء بين مكونات الألياف ويجعل وجهي نهاية الألياف في ملامسة مادية.

يُشار إلى الوجه النهائي المادي الفائق باسمUPC(الاتصال الجسدي الفائق).الUPCالوجه النهائي للموصل ليس مسطحًا تمامًا، ولكنه يحتوي على منحنى صغير لمزيد من التزاوج الدقيق.UPCيعتمد على الكمبيوتر الشخصي، ولكن مع تلميع أفضل للسطح النهائي ولمعان السطح، وسطح نهائي على شكل قبة.

عادة ما يتم شحذ وجه نهاية الألياف إلى 8 درجات مشطوف للداخلناقلة جنود مدرعة(الاتصال الجسدي بزاوية)، الاتصال الجسدي المشطوف.من خلال عكس الضوء من خلال الزاوية المائلة إلى الكسوة بدلاً من الرجوع مباشرة إلى المصدر، تتيح المائلة ذات الزاوية 8 درجات تحقيق أوجه نهاية أكثر إحكامًا للألياف وأداء اتصال أفضل.

فقدان الإدراج من جهاز الكمبيوتر،UPC.، وناقلة جنود مدرعةالموصلات عادة ما تكون أقل من 0.3 ديسيبل؛ولكن بسبب ضيق الفجوة الهوائية،UPCتعتبر موصلات /PC أسهل في تحقيق فقدان إدخال منخفض.ناقلة جنود مدرعةفقدان العائد القياسي للصناعة هو -60 ديسيبل،الكمبيوترخسارة العودة -45 ديسيبلUPCغالبًا ما تكون خسارة الإرجاع -50 ديسيبل (أو حتى أكثر)، وخسارة الإرجاع للكمبيوتر الشخصي هي -45 ديسيبل.

4. مادة الأكمام الواقية لكابلات تصحيح الألياف الضوئية

بي في سي وLSZHتستخدم عادة في أسلاك التصحيح الألياف البصرية.

LSZH (منخفض الهالوجين بدون دخان) عبارة عن مادة خالية من الهالوجين منخفضة الدخان تتمتع بحماية بيئية جيدة وخصائص مقاومة للهب، ولكنها باهظة الثمن نسبيًا.بولي كلوريد الفينيل(البولي فينيل كلورايد) مادة البولي فينيل كلورايد قابلة للاشتعال وتنتج غازات سامة، لذا فهي غير مناسبة للاستخدام الداخلي، وسعرها منخفض.

عند اختيار سترات الألياف، من المهم أيضًا التفكير في المدة التي سنرتديها فيها.عند اختيار كابلات تصحيح الألياف الضوئية، يجب علينا أن نأخذ في الاعتبار ليس فقط موثوقية المادة ولكن أيضًا معدل النقل والخسارة، بالإضافة إلى معلومات المعلمة المحددة.

يجب حماية الوجه النهائي للطويق لتجنب الصدمات أثناء استخدام كابلات تصحيح الألياف الضوئية، ويجب وضع غطاء الغبار على الفور بعد التفكيك.أثناء الإرسال، يجب ألا تحدق إشارة الليزر مباشرة في الوجه النهائي للألياف.

Ⅴ.احتياطات استخدام كابلات الألياف الضوئية

ملاحظة حول استخدام كابلات توصيل الألياف الضوئية: (بما في ذلك وصلات توصيل الألياف أحادية الوضع ووصلات توصيل الألياف متعددة الأوضاع)

1. يجب أن تتطابق الأطوال الموجية لجهاز الإرسال والاستقبال للوحدات البصرية: يجب أن تتطابق الأطوال الموجية لجهاز الإرسال والاستقبال للوحدات البصرية عند طرفي وصلة الألياف.الأسلوب الأكثر شيوعًا للتمايز هو مقارنة لون وصلة الألياف.

2. ما لم ينص على خلاف ذلك.يتم استخدام الألياف البرتقالية متعددة الأوضاع في الوحدة الضوئية ذات الموجة القصيرة.يتم استخدام الألياف الصفراء أحادية الوضع في وحدة الموجة الطويلة.يعد هذا مفهومًا خاطئًا شائعًا لأنه يعتمد على تكوين الشركة المصنعة.يتم ذلك لضمان صحة نقل البيانات.

3. نظرًا لأن سلك تصحيح الألياف الضوئية مصنوع من مادة حساسة، فلا ينبغي ثنيه أو لفه بشكل مفرط أثناء الاستخدام.انتبه إلى الغطاء الواقي، حتى لو كان موجودًا.ليس من السهل تدميره فحسب، بل سيعزز أيضًا كمية الضوء المنقولة.التوهين هو مصطلح يستخدم لوصف عملية تقليل شدة

4. حماية كابل تصحيح الألياف الضوئية: ستتعرض وصلة توصيل الألياف الضوئية للتلف إذا لم تكن مقاومة للغبار والزيت بعد توصيلها.
