خطوط إنتاج كابلات الألياف البصرية آلات إنتاج الكابلات

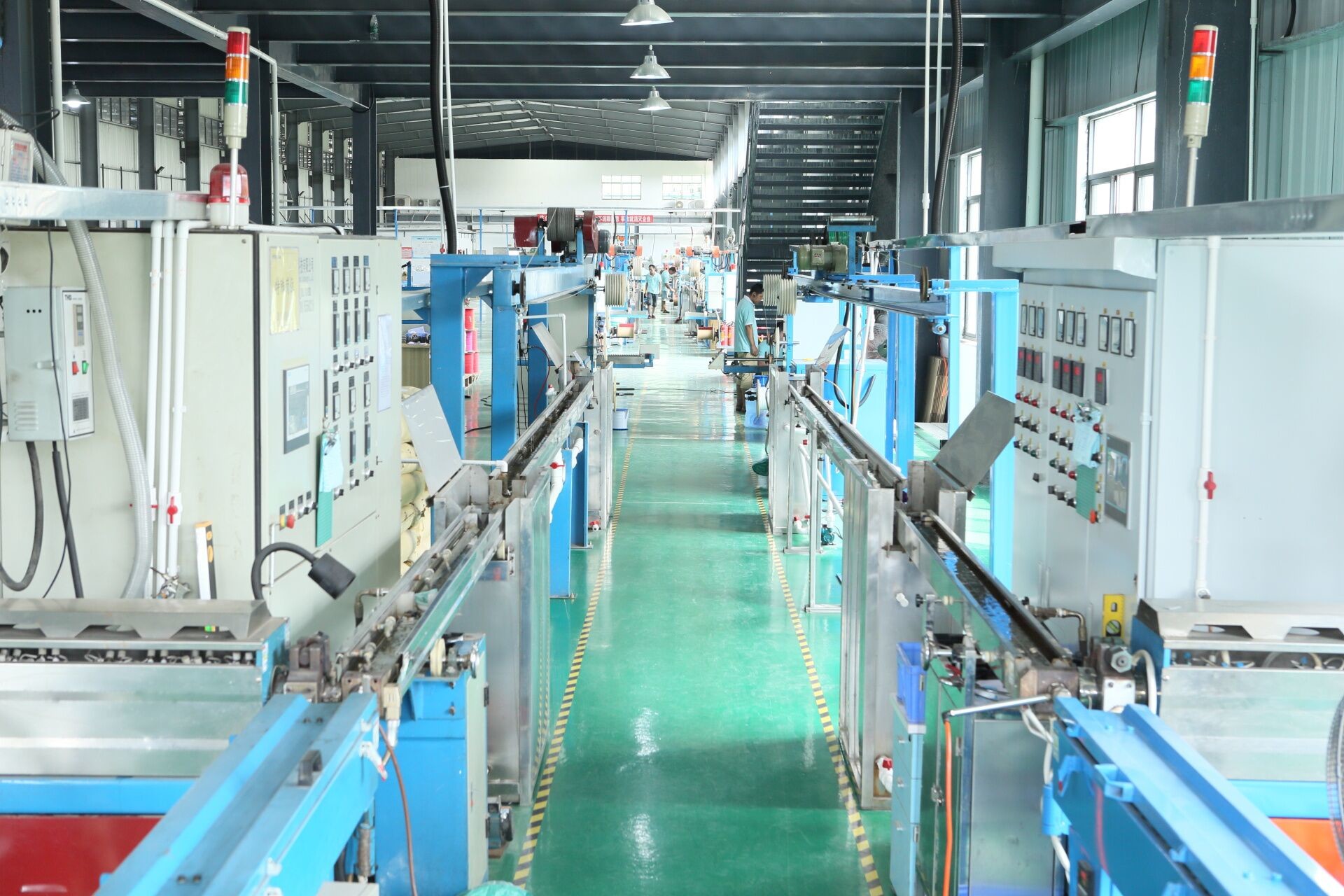

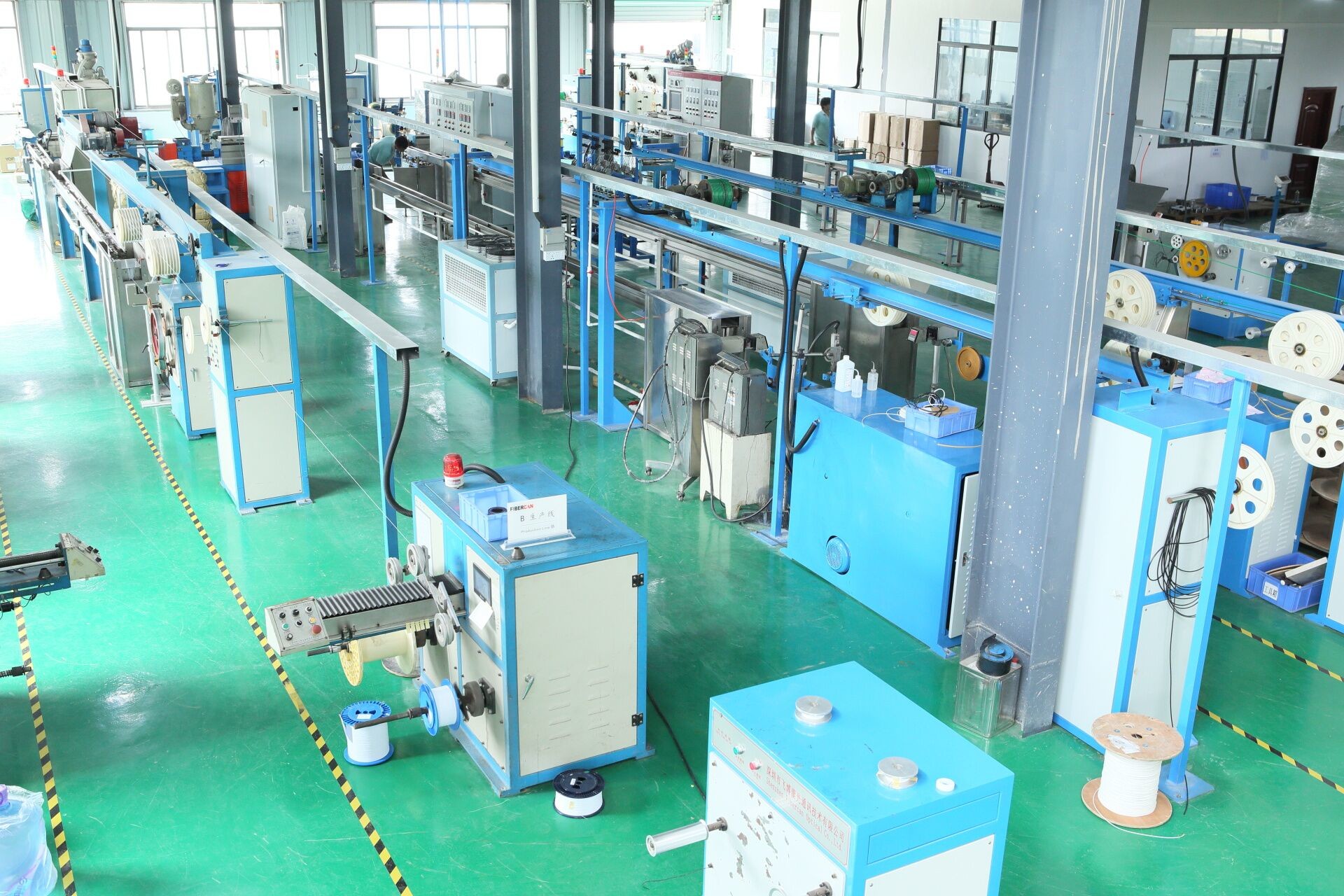

خط إنتاج كابلات الألياف الضوئية RBTX-30

30 خط عازل ضيق

التطبيق:

هذا خط إنتاج كابل الألياف البصرية يجعل عازل كابل الألياف البصرية 0.6/0.8/0.9mm. هيكل الكابل: الألياف العارية + غطاء LSZH / PVC ، والكابلات المماثلة الأخرى.

هذا الخط يمكن استخدامه لطلاء بلاستيكي للأسلاك الفولاذية، قطر الأسلاك الفولاذية 1.0mm max. والذي يستخدم أساسا في إنتاج كابلات FTTH.

تكوين مكونات الآلة قابلة للتعديل حسب طلب العملية.

الخصائص:

1. الدقة خاصة محرك طحن صغير ورأس آلة ضبط دقيقة الدقة. القطر الخارجي للكابل هو موحد، ودرجة القلب مرتفعة، والقطر الخارجي يتم ردود الفعل تلقائيًا،ويمكن تتبع منحنى قطر الكابلات مرة أخرى.

2نظام الفراغ قابلة للتعديل في الفراغ ويمكن ربطها مع سرعة الخط.

3الألياف الضوئية يتم تحريكها و إطلاقها. التوتر ثابت بدقة و الخسارة الإضافية صغيرة.

4يتم التحكم في درجة الحرارة بواسطة عداد تحكم درجة حرارة OMRON المستوردة ، ويتم التحكم في درجة الحرارة بدقة.

5التغيير التلقائي المزدوج، العملية مستقرة وموثوقة.

6نظام التحكم في تكنولوجيا الكمبيوتر الصناعية الدولية مع درجة عالية من الأتمتة، يمكن ربطها مع MES، أنظمة ERP، تتبع الوقت الحقيقي وإدارة الإنتاج.

7أنظمة التحكم الرئيسية والمكونات هي العلامات التجارية العالمية الشهيرة، وخط الإنتاج لديه استقرار عالية وموثوقية.

المعلمات التقنية
1سرعة الهيكل: 350 متر/دقيقة

2قطر الخارجي للإنتاج: 0.6-0.9mm

3التوتر في الألياف: 0.4N-1.2N±0.05N

4مواصفات العجلات: القرص القياسي 25 كيلومتر و 50 كيلومتر

5مواصفات المكعب: قطر 200mm-400mm

6خسارة إضافية: ≤0.02DB/KM (ألياف SM)

7طول خط الإنتاج: ≤22M

8متطلبات إمدادات الطاقة: 35KVA ، AC380V ± 10% 50HZ ثلاثي المراحل خمسة أسلاك

9الطاقة العادية للجهاز: 17 كيلوواط في الساعة.

10قدرة الإنتاج: ≈18km/h ((محافظ PVC) ، ≈12km/h ((محافظ LSZH)

تشكيل الخط

1. ذو رأسين للفايبرات المحركية

2فرن التسخين المسبق للألياف

3. 25 كيلوغرام مجفف والحافل

4.30 محفز

5PLC + IPC برنامج FIBERCAN خزانة التحكم في الكهرباء ؛

6حوض مياه متحرك وخزان مياه دافئة

7حوض المياه الباردة وخزان المياه

8جهاز الوصول للطابعة بدون طابعة

9. ¢ 400ملم عجلة كابستان

10وحدة التوتر

11. ألتقط آلة (التبديل تلقائي خيار التقاط المتاحة).
